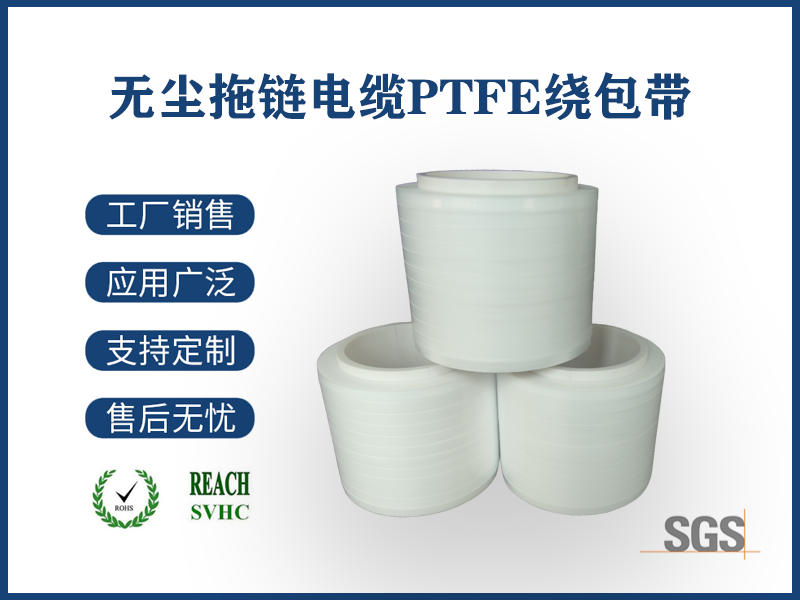

無塵拖鏈電纜中使用的?PTFE（聚四氟乙烯）繞包帶?是一種特殊設計的功能性材料，主要用于增強電纜的潔凈性能、耐化學性和信號穩定性。以下是其核心要點解析：

?1. PTFE繞包帶的作用?

• ?超低顆粒釋放?：
  PTFE材料表面摩擦系數極低（≈0.05），在拖鏈反復運動時幾乎不產生顆粒，符合Class 1-3級潔凈室要求。

• ?絕緣與屏蔽?：
  作為導體或屏蔽層的包裹材料，提供高絕緣性（擊穿電壓≥20 kV/mm）和抗靜電干擾能力。

• ?化學惰性?：
  耐受強酸、強堿、有機溶劑及等離子體清洗，適用于半導體、生物制藥等腐蝕性環境。

• ?耐高溫性?：
  工作溫度范圍可達-200°C至+260°C，遠超常規PVC/PUR材料。

?2. 結構位置與設計?

• ?導體繞包層?：
  在絞合導體外部緊密纏繞PTFE帶（厚度0.05-0.1mm），替代傳統PVC絕緣，減少材料摩擦產生的微粒。

• ?屏蔽層繞包?：
  在鍍錫銅編織屏蔽層外覆PTFE帶，防止金屬絲與護套摩擦釋放顆粒，同時增強抗干擾能力。

• ?復合層設計?：
  與柔性材料（如發泡PE）結合，平衡PTFE的剛性與電纜的彎曲需求。

?3. 性能優勢對比?

?4. 關鍵應用場景?

• ?半導體設備?：
  光刻機、蝕刻機中電纜需在真空或超凈環境下長期運行，PTFE繞包帶防止晶圓污染。

• ?醫療設備?：
  手術機器人、自動化分析儀，需耐受高頻次消毒劑（如過氧化氫）侵蝕。

• ?高精度儀器?：
  電子顯微鏡、質譜儀內部電纜，要求極低電磁干擾和顆粒釋放。

?5. 設計挑戰與解決方案?

• ?柔韌性不足?：
  PTFE材料較硬，需配合超細絞合導體（如0.08mm直徑銅絲）和螺旋繞包工藝提升彎曲性能。

• ?加工難度高?：
  PTFE帶需高溫燒結定型，需精密控制繞包張力（±5%以內）避免分層或破損。

• ?成本控制?：
  采用局部PTFE繞包（僅關鍵部位）與PUR護套結合，平衡性能與成本。

?6. 認證與測試標準?

• ?潔凈室兼容性?：

• ISO 14644-1（顆粒計數）

• IEST-RP-CC028.3（潔凈室電纜標準）

• ?電氣性能?：

• IEC 61156（數字通信電纜）

• 插入損耗≤0.3 dB/m @ 1 GHz

• ?化學耐受性?：
  通過SEMI F72標準（半導體設備化學暴露測試）。

?7. 選型建議?

• ?高潔凈場景（Class 1-3級）?：
  全PTFE繞包+PTFE護套電纜（如HELUKABEL FD-893系列）。

• ?中潔凈場景（Class 5-6級）?：
  PTFE繞包+PUR護套組合（性價比更高，如igus CFSPECIAL.192）。

• ?高頻信號傳輸?：
  選擇PTFE繞包+發泡PE絕緣，降低介電損耗（適用于10GHz+高頻）。

?總結?

PTFE繞包帶是無塵拖鏈電纜在?超潔凈、高腐蝕、高溫環境?下的核心技術之一，通過其化學惰性、低顆粒釋放和優異電性能，成為半導體、醫療及精密制造領域的首選。盡管成本高昂且加工復雜，但其在嚴苛環境中的不可替代性使其成為高端工業電纜設計的核心要素。選型時需結合具體潔凈等級、機械負載和信號要求綜合評估。
